그래프(Graph)

📢  그래프(Graph)

• 그래프(Graph) : (V,E)쌍, 여기서 V,E는 각각

  👉 V : 정점(Vertex)이라 불리는 노드의 집합
  👉 E : 간선(Edge)이라 불리는 정점쌍들의 집합


• 정점(V)과 간선(E)은 원소, 즉 정보를 저장한다.



📢  간선에 따른 그래프 유형

• 방향간선(Directed edgd)

  👉 정점들의 순서쌍 (u,v)
  👉 u : 시점(Origin)
  👉 v : 종점(Destination)


• 방향그래프(Directed Graph)

  👉 모든 간선이 방향간선인 그래프



방향그래프 예시 : 항공편망

• 무방향간선(Undirected edge)

  👉 정점들의 무순쌍 (u,v)


• 무방향그래프(Undirected Graph)

  👉 무방향간선으로 이루어진 그래프

무방향그래프 예시 : 항로망

• 그래프 응용분야

  👉 교통망 : 고속도로망, 항공노선망
  👉 컴퓨터 네트워크 : LAN(Local Area Network), 인터넷, 웹
  👉 데이터베이스 : ER-Dirgram
  👉 그 외에도, 아주 많은 분야에서 그래프 응용분야가 많다.



📢  그래프 용어정리

이런 그래프가 있다 가정

• 간선의 끝점(end Vertex, endpoint)

  👉 정점 U와 V는 a의 양끝점


• 정점의 부착(Incident)간선

  👉 a,d,b는 V에 부착한다.


• 정점의 인접(Adjacent)정점

  👉 U와 V는 인접하다.


• 정점의 차수(Degree)

  👉 X의 차수는 5다.


• 병렬 간선(Parallel edges)

  👉 h와 i는 병렬 간선


• 루프(Loop 또는 self-loop)

  👉 j는 루프다.

이런 그래프가 있다 가정

• 경로(Path)

  👉 정점과 간선의 교대열
  👉 정점으로 시작하여 정점으로 끝난다.
  👉 각 간선은 그 양끝점으로 시작하고 끝난다.
• 단순경로(Simple path)

  👉 모든 정점과 간선이 유일한 경로


• 예시

  👉 P1 = (V,b,X,h,Z)는 단순경로 ( 위 그래프에서      경로 )
  👉 P2 = (U,c,W,e,X,g,Y,f,W,d,V)는 비단순경로 ( 위 그래프에서      경로 )

이런 그래프가 있다 가정

• 싸이클(Cycle)

  👉 정점과 간선이 교대 원형
  👉 각 간선은 그 양끝점으로 시작하고 끝난다.


• 단순싸이클(Simple Cycle)

  👉 모든 정점과 간선이 유일한 싸이클


• 예시

  👉 C1 = (V,b,X,g,Y,f,W,c,U,a)는 단순싸이클 ( 위 그래프에서      경로 )
  👉 C2 = (U,c,W,e,X,g,Y,f,W,d,V,a)는 비단순싸이클 ( 위 그래프에서      경로 )



📢  그래프 속성

•  n = 정점 수, m = 간선 수, deg(v) = 정점 v의 차수 일때,
• 속성 1

  👉 어떤 그래프의 차수(Degree) 합 = 2m ( m = 간선(edge)의 수 )

• 속성 2

  👉 루프와 병렬 간선이 없는 무방향그래프에서,  m <= (n(n-1) )/2)

이런 그래프가 있을 경우

• 위와 같은 그래프가 있을 경우 ( n = 4, m = 6, deg(v) = 3 )

  👉 최대 6 <= (4(4-1)/2) 가 성립한다.



📢  부그래프(Sub Graph)

•  그래프 G = (V,E)의, 부그래프(Sub Graph)는 다음 정점과 간선으로 구성된 그래프다.

  👉 정점 : V의 부분집합
  👉 간선 : E의 부분집합
• 그래프 G = (V,E)의, 신장부그래프(Spanning Subgraph)는 다음 정점과 간선으로 구성된 그래프다.

  👉 정점 : V
  👉 간선 : E의 부분집합

부그래프 예시

신장부그래프 예시



📢  연결성

• 모든 정점쌍에 대해 경로가 존재하면, "그래프가 연결(Connected)되었다."라고 말한다.
• 그래프 G의 연결요소(Connected Component) : G의 최대 연결 부그래프

연결그래프 예시

두 개의 연결요소(Connected Component)로 구성된 비연결그래프 예시



📢  밀집도

• 그래프 알고리즘의 선택은 종종 간선의 밀집도에 따라 좌우된다.
• 예로들어, 주어진 그래프 G에 대해, 알고리즘 A,B가 동일한 문제를 각각 O(NM)시간과 O(N^2)시간에 해결할 경우

  👉 G가 희소하다면, 알고리즘 A가 B보다 빠르다.
  👉 G가 밀집하다면, 알고리즘 B가 A보다 빠르다.



희소그래프 예시

밀집그래프 예시



📢  싸이클

• 자유트리(Free Tree), 또는 트리 : 다음 조건을 만족하는 무방향그래프 T

  👉 T는 연결되어있다.
  👉 T에 싸이클이 존재하지 않는다.
  ❗❗ 자료구조의 "트리(Tree)"랑은 다른 개념이다.


• 숲(Forest) : 싸이클이 없는 무방향그래프
• 숲의 연결요소는 트리"들"이다.

트리(Tree)의 예시

숲(Forest)에 예시



📢  신장

• 연결그래프의 신장트리(Spanning Tree) : 신장 부그래프 가운데 트리인 것
• 신장트리는 그래프가 트리가 아닌 한(즉, 싸이클이 존재하지 않는 한), 유일하지 않다.
• 신장트리는 통신망 설계에 응용한다.
• 그래프의 신장숲(Spanning Forest) : 신장 부그래프 가운데 숲인 것

이런 weight(가중치)가 있는 그래프가 있을 경우 (가정)

이런 신장트리가 생성될 수 있다. ( 모든 간선을 방문하는 최적의 경로 )



📢  그래프 구현

• 그래프 구현에는 크게 3가지 구조로 가능하다.

  👉 간선리스트(edge list)구조
  👉 인접리스트(adjacency list)구조
  👉 인접행렬(adjacency matrix)구조
• 인접리스트 구조는

  👉 연결리스트를 이용한 구현
  👉 배열을 이용한 구현



연결리스트를 이용한 인접리스트,인접행렬

• 인접행렬 구조는

  👉 연결리스트를 이용한 구현
  👉 배열을 이용한 구현

배열을 이용한 인접리스트,인접행렬



📢  인접행렬(Adjacency Matrix)

• N X N 행렬로 표현
• 무향 그래프의 경우

  👉 원소(i,j) = 1 : 정점 i와 정점 j 사이에 간선이 있다.
  👉 원소(i,j) = 0 : 정점 i와 정점 j 사이에 간선이 없다.

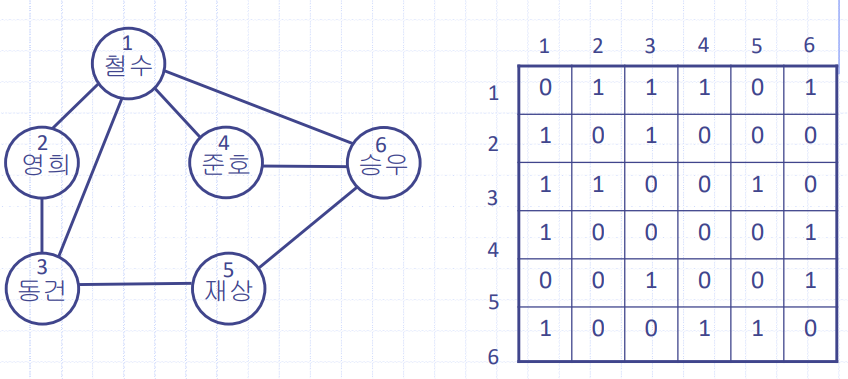

무향 그래프의 인접행렬은 연결성을 의미한다. ( 1 = 연결됨, 0 = 연결안됨 )

• 유향 그래프의 경우

  👉 원소(i,j)는 정점 i 로부터 정점 j 로 연결되는 간선이 있는지를 나타낸다.



유향 그래프에서 인접행렬 또한 연결성을 의미( 1 = 연결됨, 0 = 연결 안됨 )

• 가중치 있는 그래프의 경우

  👉 원소(i,j)는 1 대신에 가중치를 가진다.

가중 그래프에선 인접행렬의 요소 값은 "가중치" 의미

가중 그래프 다른 예시



📢  인접리스트(Adjacency List)

• N 개의 연결 리스트로 표현

  👉 i 번째 리스트는 정점 i  에 인접한 정점들을 리스트로 연결해 놓은 것
• 가중치 있는 그래프의 경우

  👉 리스트는 가중치도 보관한다.

무방향 그래프 인접리스트 예

가중치 그래프 인접리스트 예



📢  그래프 성능 & 특징

• 점근적 성능 비교

N 정점과 M 간선 병렬 간선 없음 루프 없음	간선리스트	인접리스트	인접행렬
공간	N + M	N + M	N^2
incidentEdges(v)	M	deg(v)	N
adjacentVertexs(v)	M	deg(v)	N
areAdjacent(v,u)	M	min(deg(v),deg(u))	1
insertVertex(o)	1	1	N
insertEdge(v,w,o)	1	1	1
removeVertex(v)	M	deg(v)	N
removeEdge(e)	1	1	1

• 그래프 상세 구현 비교

		인접리스트	인접행렬
연결리스트	정점리스트 간선리스트	동적메모리 노드의 연결리스트
	정점,간선	동적메모리 노드
	인접 정보	포인터의 연결리스트	2D 포인터 배열
	장점	동적 그래프에 사용 시 유리
	단점	다수의 포인터 사용으로 복잡
배열	정점리스트 간선리스트	구조체 배열
	정점,간선	구조체
	인접 정보	첨자의 연결리스트	2D 첨자 배열
	장점	다수의 포인터를 첨자로 대체하여 단순
	단점	동적 그래프에 사용 시 불리



📢  그래프 구현 ADT

• 단순한화한 무방향그래프 ADT 구현

  👉 Integer deg(v) : 정점 v의 차수를 반환
  👉 Integer opposite(v,e) : 정점 v와 간선 e에 대한 반대쪽 끝점을 반환
  👉 Boolean areAdjcent(v,u) : 정점 v와 u가 인접한지 여부를 반환
  👉 Iterator adjacentVertex(v) : 정점 v의 인접정점을 모두 반환
  👉 Iterator incidentEdge(v) : 정점 v의 부착간선을 모두 반환
• A. 그래프가 인접리스트 구조로 표현된다.
• B. 그래프가 인접행렬 구조로 표현된다.
• 전제

  👉 인접행렬 구조에서 인접행렬은 배열 A에 저장됬다.
  👉 index(v) 함수 사용 가능 : 인접행렬에서 정점 v에 대응하는 배열첨자를 반환

차수 메소드( deg(v) )

Alg deg(v)			// 인접리스트 버전
	input vertex v
    output integer

c <- 0
e <- (v.incidentEdge).next

while(e != ∅)
	c <- c + 1
	e <- e.next
return c

// Total = O(deg(v))

======================================

Alg dev(v)			// 인접행렬 버전
	input adjacency matrix A, vertex v
	output integer

c <- 0
vi <- index(v)
for j <- 0 to n-1
	if(A[vi,j] != ∅)
		c <- c + 1
return c

// Total = O(n)

나의 상대방 정점 반환 메소드( opposite(v,e) )

Alg opposite(v,e)			// 인접리스트 버전
	input vertex v, edge e
	output vertex

u,w <- e.endpoints
if(v == u)
	return w
else
	return u

// Total = O(1)

==========================

Alg opposite(v,e)			// 인접행렬 버전
	input adjacency matrix A, vertex v, edge e
	output vertex

u,w <- e.endpoints
if(v == u)
	return w
else
	return u

// Total = O(1)

정점 v,w가 인접한지 확인 메소드( areAdjacent(v,w) )

Alg areAdjacent(v,w)		// 인접리스트 버전
	input vertex v,w
	output boolean

if(deg(v) < deg(w))
	m <- v
else
	m <- w

e <- (m.incidentEdges).next
while(e != ∅)
	a,b <- e.endpoints
	if((v == a) && (w == b) || (v == b) && (w == a))
		return True
	e <- e.next
return False

// Total = O(min(deg(v),deg(w)))

=====================================================

Alg areAdjacent(v,w)		// 인접행렬 버전
	input adjacency matrix A, vertex v,w
	output integer

return A[index(v),index(w)] != ∅

// Total = O(1)

나의 인접한 정점 반환 메소드( adjacentVertex(v) )

Alg adjacentVertex(v)		// 인접리스트 버전
	input vertex v
	output set of vertex objects

L <- empty list
e <- (v.incidentEdges).next

while(e != ∅)
	L.addLast(opposite(v,e))
	e <- e.next
return L.element()

// Total = O(deg(v)) // 자기랑 연결된 간선만 조사하면 되니깐

===================================

Alg adjacentVertex(v)		// 인접행렬 버젼
	input adjacency matrix A, vertex v
	output set of vertex objects

L <- empty list
vi <- index(v)

for j <- 0 to n - 1
	if(A[vi,j] != ∅)
		L.addLast(opposite(v,A[vi,j]))
return L.element()

// Total = O(n)		// 나를 제외한 모든 정점에 대해, 연결되어 있는지 하나씩 조사해야되니깐

나의 부착간선 반환 메소드( incidentEdges(v) )

Alg incidentEdges(v)		// 인접리스트 버젼
	input vertex v
	output set of edge objects

L <- empty list
e <- (v.incidentEdges).next

while(e != ∅)
	L.addLast(e)
	e <- e.next
return L.element()

// Total = O(deg(v))		// 나한테 부착된 연결리스트만 확인하면 되니깐

=================================

Alg incidentEdges(v)		// 인접행렬 버젼
	input adjacency matrix A, vertex v
	output set of edge objects

L <- empty list
vi <- index(v)

for j <- 0 to n - 1
	if(A[vi,j] != ∅)
		L.addLast(A[vi,j])
return L.elements()

// Total = O(n)			// 나를 제외한 모든 정점에 대해 부착됬는지 확인해야되니깐



📢  번외

•  그래프 구현 방식 선택 : 다음 각 경우에 인접리스트 구조와 인접행렬 구조 둘 중 어느 것을 사용하겠는가 ?

  👉 a. 그래프가 10,000개의 정점과 20,000개의 간선을 가지며, 가능한 최소한의 공간 사용이 중요
  👉 b. 그래프가 10,000개의 정점과 20,000,000개의 간선을 가지며 가능한 최소한의 공간 사용이 중요
  👉 c. 얼마의 공간을 사용하든, areAdjacent 질의에 가능한 빨리 답해야 할 경우


• 해결책

  👉 a. 인접리스트 구조가 유리 = 실상 인접행렬 구조를 쓴다면 많은 공간을 낭비한다. 왜냐면 20,000개의 간선만이 존재하는데도 100,000,000개의 간선에 대한 공간을 할당하기때문 ( M <= (N(N-1)/2 )
  👉 b. 일반적으로, 이 경우에는 양쪽 구조 모두가 적합 = areAdjacent 작업은 인접행렬 구조가 유리, insertVertex와 removeVertex 작업에서는 인접리스트 구조가 유리
  👉 c. 인접행렬 구조가 유리 = 이유는, 이 구조가 areAdjacent작업을 정점이나 간선의 개수에 관계없이 O(1)시간에 지원하기 때문이다.


• O(log M) == O(log N)인 이유 ( M = 간선 수, N = 정점 수 )

  👉 G를 N 개의 정점과 M 개의 간선으로 이뤄진 단순 연결그래프라 가정하자.
  👉 M <= N(N-1)/2 이며, 이는 O(N^2)이다.
  👉 따라서, O(log M) == O(log N^2) == O(2log N) == O(log N) 이다.
